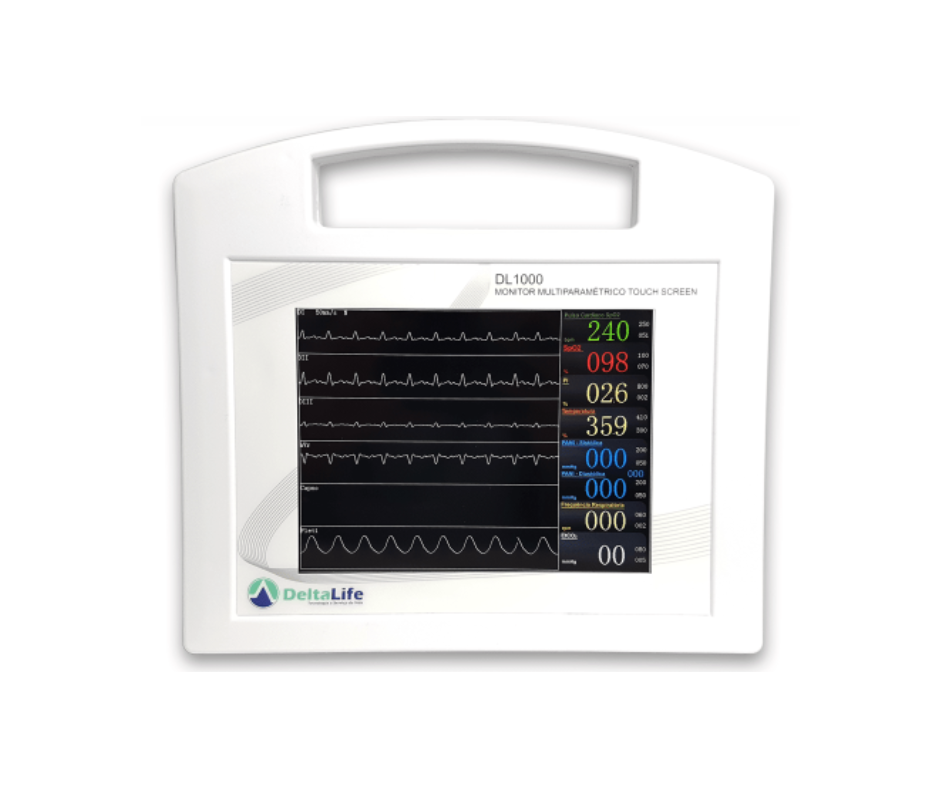

MONITOR MULTIPARAMÉTRICO COM CAPNOGRAFIA

A Delta Life desenvolveu um monitor multiparamétrico com o intuito de proporcionar um equipamento com alto grau de precisão, além de ofertar recursos para a elaboração de diagnóstico por meio de eletrocardiograma (ECG). Portanto, o Monitor Multiparamétrico Touch Screen, DL1000 com Capnografia foi desenvolvido com o propósito de ser um equipamento de uso intuitivo, portátil e com alto grau de precisão, proporcionando, de modo claro, informações necessárias para melhor monitoramento de pacientes veterinários e a efetividade do acompanhamento cirúrgico de alta complexidade e pacientes de unidades de terapia intensiva (UTI).

Características:

• Modelo leve e de fácil manuseio;

• Atende paciente de 800g a 140 Kg;

• Curva pletismográfica;

• Curva capnografia;

• SpO2 com sensor digital, frequência cardíaca, temperatura e pressão arterial;

• Tela de 8” de alta definição de LCD Touch Screen;

• Alto desempenho em baixas perfusões;

• Display colorido, com todos os parâmetros de monitoramento visíveis na tela;

• Geração de laudo eletrônico de ECG para envio ao cliente.

Especificações Técnicas:

• Dimensões: 24,6 x 27,1 x 9,4 cm (A x L x P).

• Peso: 1,3 kg

• Acessórios inclusos: Cabo de ECG com 5 eletrodos de 3m, cabo de SpO2 com 1,9m, cabo de temperatura de silicone de 3m, cabo de silicone para aferição de pressão de 1,5 m, kit com 5 manguitos de látex com tamanhos diferentes, cabo com sensor de capnografia mainstream de 1,8m, cabo USB e uma fonte de energia 5V – 2A, bivolt.

ECG

• Cabo paciente de alto desempenho com 5 vias;

• Desenvolvido especialmente para a anatomia animal;

• Permite a análise l, ll, lll, aVF, aVR, aVL e 1 Precordial.

Pulso Cardíaco

O oxímetro mensura o pulso através do pico de absorção dado pelo sinal pulsátil através do sensor na parte do corpo do paciente, o oxímetro faz o cálculo da quantidade de batimentos por minuto.

• Bip sonoro de Pulso;

• Faixa de medidas: 30 a 250 bpm;

• Precisão: 30 a 250 bpm = ± 2; 30 a 250 bpm = ±3 (baixa perfusão ou movimento)

Saturação de Oxigênio:

A luz é emitida a partir de fontes de Luz de LED que atravessam o local com corrente sanguínea e atingem o fotodetector.

• Técnicas de espectrofotometria;

• Alta precisão em baixa perfusão;

• Tecnologia Anti Motion que possibilita a leitura com o paciente em movimento;

• Faixa de medida: 0 a 100%;

• Precisão: 70 a 100% ±2% (uso normal); 70 a 100% ±3% (baixa perfusão ou movimento); Abaixo de 70%: Não especificado.

Curva Pletismográfica

O DL1000 realiza um cálculo matemático para determinar o percentual de sangue que está saturado com oxigênio. A captação da luz pulsátil permite verificar a amplitude e freqüência de pulso. Esse sinal é chamado de curva pletismográfica e é importante na avaliação do paciente. Sempre observe a curva pletismográfica primeiro, depois observe a saturação de oxigênio.

Capnometria

O parâmetro de capnometria que é o único método direto e não invasivo capaz de avaliar o estado ventilatório do paciente. A capnometria é representada pelo nível de CO2 que é expirado pelo paciente (EtCO2) e pela curva capnográfica que mostra esse parâmetro em relação ao tempo.

O capnógrafo funciona como um analisador de CO2 caracterizado pela tecnologia NDIR (Non-dispersiveinfrared) onde diferentes comprimentos de onda são emitidos em uma câmara com diferentes gases a fim de identificá-los. Esse processo acontece pela passagem de comprimentos de onda específicos por um filtro ótico estabelecido que permite a absorção dos raios infravermelhos pela substância de interesse, que nesse caso é o CO2.

• Faixa de medidas: 5 a 99 mmHg;

Temperatura

O sensor de temperatura com cabo de silicone pode ser posicionado via retal ou esofágica.

• Faixa de medida: 0 a 60°C

• Precisão: 0,1°C.

Frequência Respiratória

O sensor faz a mensuração a partir da temperatura da respiração e expiração do paciente. Para demonstrar a frequência respiratória, o fluxo inspirado e expirado de oxigênio deve passar através do sensor, o paciente deve ser intubado ou o sensor poderá ser acoplado em uma máscara.

• Faixa de medida: 2 a 60 mpm

Pressão Arterial Não Invasiva (PANI)

O procedimento de medição Não Invasivo oferecido pelo DL1000 se dá através de 5 manguitos de diferentes tamanhos.

Dividida em Pressão Arterial Sistólica e Pressão Arterial Diastólica, o equipamento exibe separadamente cada uma delas, além da Pressão Arterial Média.

· 5 manguitos de tamanhos diferentes (n°1 ao n°5):

1# 3,0 – 5,5 cm (diâmetro); 2# 4,0 – 8,0 cm (diâmetro); 3# 6,0 – 11,0 cm (diâmetro); 4# 7,0 – 13,0 cm (diâmetro); 5# 9,0 – 14,5 cm (diâmetro);

• Tabela de tendências;

  • Range de medição 50 a 230mmHg;

• Intervalo de medição: 2 minutos até 2 horas;

• Precisão: ± 95%.

Alarmes

• SpO2: Alarme sonoro e visual de máximo e mínimo;

• Pulso: Alarme sonoro e visual de máximo e mínimo;

• Temperatura: Alarme sonoro de máximo e mínimo;

• Pressão: Alarme sonoro e visual de máximo e mínimo tanto para a pressão sistólica quanto para a diastólica;

• Frequência respiratória: Alarme sonoro e visual de máximo e mínimo.
